Standar Pemasangan Penangkal Petir pada Bangunan
Pelajari standar pemasangan penangkal petir pada bangunan, komponen sistem, grounding, survey, serta acuan SNI untuk perencanaan proteksi petir.
Pemasangan penangkal petir pada bangunan tidak cukup hanya dengan memasang terminal di bagian paling tinggi gedung. Sistem proteksi petir perlu direncanakan sebagai satu kesatuan yang mencakup penerima sambaran, konduktor penyalur, pembumian, serta komponen proteksi lain sesuai kebutuhan bangunan.
Karena itu, memahami standar pemasangan penangkal petir menjadi hal penting sebelum menentukan sistem yang akan digunakan. Perencanaan yang tepat membantu memastikan setiap bagian sistem memiliki fungsi dan hubungan yang jelas.
Untuk Informasi dan Konsultasi Hubungi Kami
👇
Di Indonesia, salah satu acuan yang dikenal untuk sistem proteksi petir pada bangunan gedung adalah SNI 03-7015-2004 Sistem Proteksi Petir pada Bangunan Gedung. Selain itu, SNI 03-6652-2002 membahas tata cara perencanaan proteksi bangunan dan peralatan terhadap sambaran petir.
Apa yang Dimaksud Standar Pemasangan Penangkal Petir?
Standar pemasangan penangkal petir merupakan acuan yang digunakan untuk membantu merencanakan dan memasang sistem proteksi petir secara teknis. Standar tidak hanya membahas satu komponen, tetapi berkaitan dengan keseluruhan sistem perlindungan.
Dalam perencanaan, beberapa hal yang perlu diperhatikan antara lain:
- karakteristik dan dimensi bangunan;
- lokasi dan lingkungan sekitar;
- sistem penerima sambaran;
- jalur konduktor penyalur;
- sistem pembumian atau grounding;
- hubungan equipotential bonding;
- perlindungan terhadap instalasi dan peralatan;
- serta kebutuhan proteksi tambahan.
Dengan pendekatan tersebut, sistem tidak dipandang sebagai sekadar alat penangkal petir, tetapi sebagai sistem proteksi yang dirancang untuk mengurangi risiko akibat sambaran petir.
Acuan Standar Sistem Proteksi Petir
Salah satu dokumen yang tercatat dalam koleksi Badan Standardisasi Nasional adalah SNI 03-7015-2004: Sistem Proteksi Petir pada Bangunan Gedung. Dokumen tersebut disusun untuk mendukung pencegahan risiko yang berkaitan dengan sambaran petir pada bangunan gedung.
Selain itu, SNI 03-6652-2002 membahas tata cara perencanaan proteksi bangunan dan peralatan terhadap sambaran petir. Dokumen tersebut menekankan bahwa sistem proteksi petir tidak dapat menjamin perlindungan absolut, tetapi penerapan sistem yang dirancang sesuai standar dapat secara signifikan mengurangi risiko kerusakan akibat petir.
Dokumen teknis Kementerian Pekerjaan Umum yang membahas keandalan bangunan juga mencantumkan SNI 03-7015-2004 dan SNI 03-6652-2002 sebagai acuan terkait proteksi petir.
1. Penentuan Sistem Penerima Sambaran
Bagian pertama dalam sistem proteksi adalah menentukan sistem penerima sambaran atau air terminal. Komponen ini ditempatkan sedemikian rupa sehingga area yang perlu dilindungi dapat tercakup oleh sistem proteksi.
Pemilihan dan penempatannya tidak sebaiknya dilakukan hanya berdasarkan perkiraan ketinggian. Bentuk bangunan, posisi struktur yang menonjol, dan kebutuhan perlindungan perlu diperhitungkan dalam tahap perencanaan.
Pada sistem tertentu, jenis terminal yang digunakan dapat berbeda. Karena itu, spesifikasi terminal harus disesuaikan dengan rancangan sistem proteksi yang dipilih.
2. Perencanaan Konduktor Penyalur
Konduktor penyalur atau down conductor menjadi jalur yang menghubungkan sistem penerima sambaran dengan sistem pembumian.
Dalam pemasangan, jalur konduktor perlu direncanakan dengan baik agar penghantaran arus petir menuju pembumian dapat dilakukan melalui jalur yang sesuai.
Perubahan arah, sambungan, posisi penghantar, serta hubungan dengan bagian bangunan lainnya perlu diperhatikan dalam desain.
Pembahasan lebih mendalam mengenai karakteristik teknis komponen dapat dilihat pada artikel Spesifikasi Teknis Penangkal Petir.
3. Grounding Harus Menjadi Bagian dari Sistem
Salah satu bagian paling penting dalam pemasangan penangkal petir adalah sistem grounding.
Grounding berfungsi sebagai bagian dari jalur pembumian sistem proteksi. Perencanaan grounding harus mempertimbangkan kondisi tanah dan rancangan keseluruhan sistem.
Karena kondisi setiap lokasi dapat berbeda, sistem grounding tidak sebaiknya ditentukan hanya berdasarkan satu angka yang diterapkan pada semua bangunan.
Informasi mengenai bagian ini dapat dipelajari melalui Grounding Penangkal Petir.
4. Perhatikan Equipotential Bonding
Kebutuhan bonding perlu dilihat sebagai bagian dari perencanaan sistem secara keseluruhan, terutama pada bangunan yang memiliki berbagai instalasi listrik dan bagian logam yang saling berdekatan.
Dalam sistem proteksi petir, hubungan equipotential bonding juga perlu dipertimbangkan. Tujuannya adalah mengurangi perbedaan potensial berbahaya antara bagian-bagian konduktif ketika terjadi kondisi transien akibat petir.

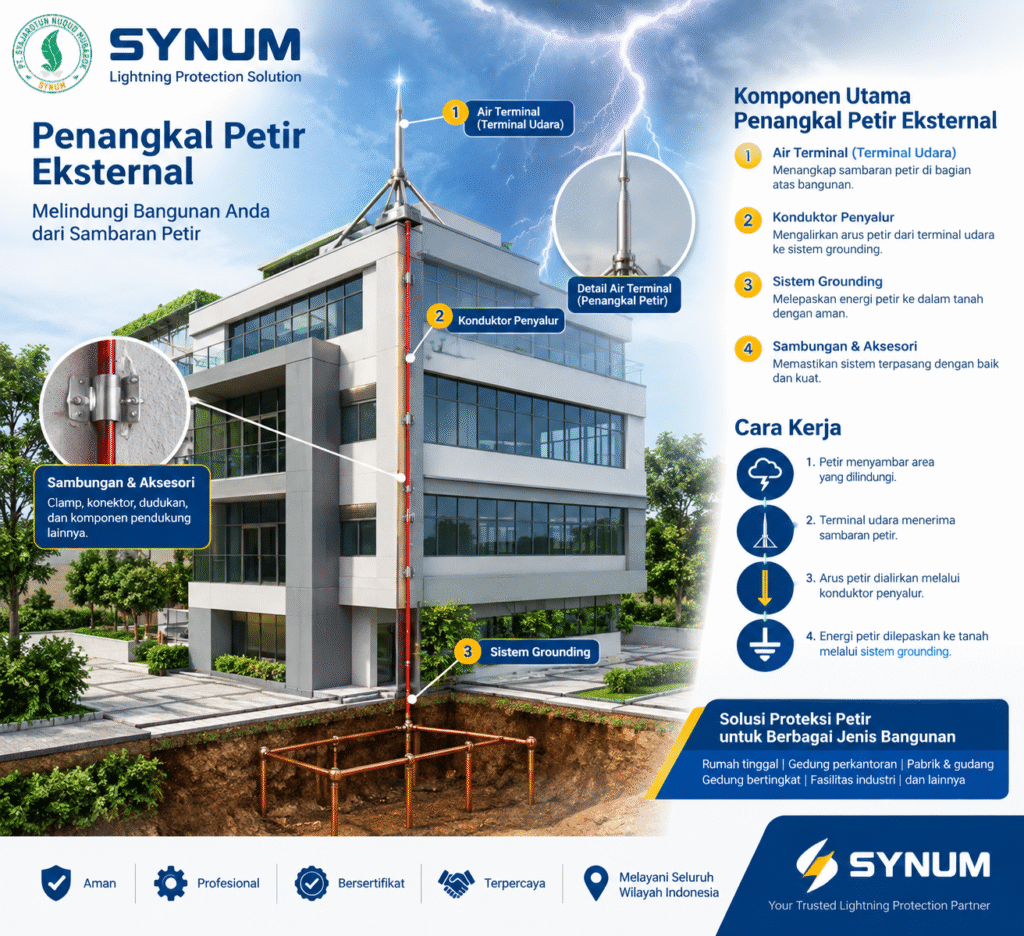

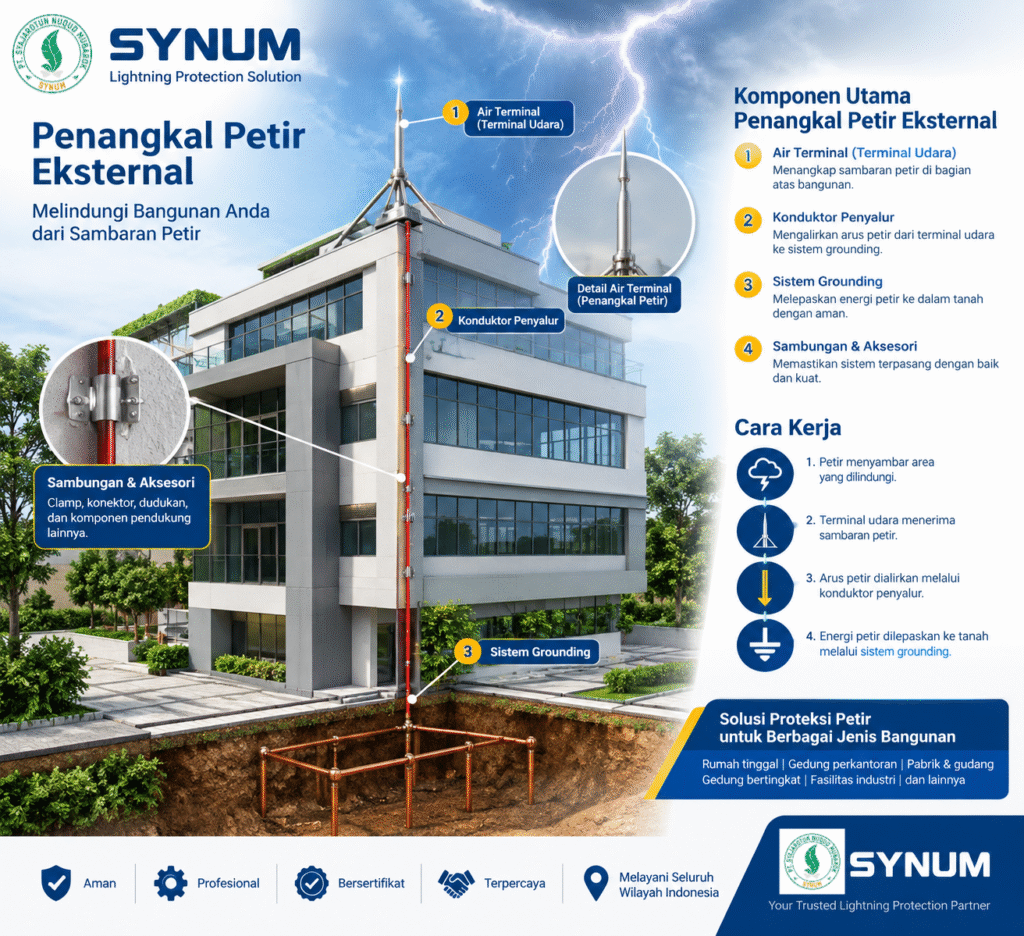

5. Perlindungan Eksternal dan Internal
Standar dan perencanaan proteksi petir tidak hanya berkaitan dengan bagian luar bangunan.

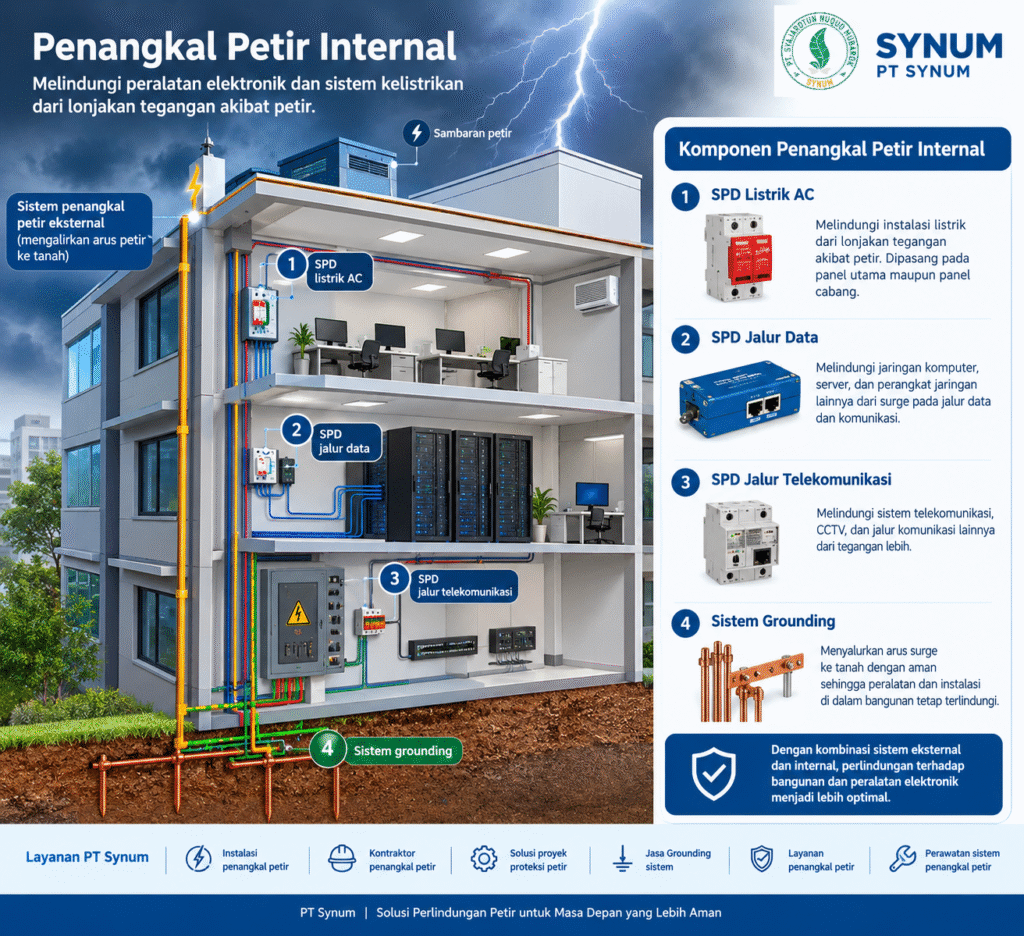

Sistem proteksi eksternal berhubungan dengan penerimaan dan penyaluran sambaran langsung, sedangkan perlindungan internal berkaitan dengan pengurangan risiko terhadap instalasi dan peralatan di dalam bangunan.
Karena itu, kebutuhan bangunan dapat mencakup kombinasi penangkal petir eksternal dan internal.
Untuk pembahasan lebih lanjut, lihat artikel Penangkal Petir Eksternal dan Penangkal Petir Internal.
6. Survey Sebelum Pemasangan
Sebelum menentukan spesifikasi dan melakukan pemasangan, survey menjadi tahap penting untuk memahami kondisi objek.
Survey dapat membantu melihat:
- tinggi dan bentuk bangunan;
- struktur atap;
- posisi instalasi listrik;
- kondisi lingkungan;
- jalur penghantar;
- lokasi sistem grounding;
- serta kebutuhan perlindungan bangunan.
Hasil survey kemudian dapat digunakan sebagai dasar perencanaan sistem yang lebih sesuai.
Baca juga Pentingnya Survey Penangkal Petir Sebelum Pemasangan.
7. Pemasangan Harus Memperhatikan Keseluruhan Sistem
Kesalahan pada satu bagian dapat memengaruhi sistem secara keseluruhan. Karena itu, pemasangan tidak sebaiknya hanya berfokus pada terminal penangkal petir.
Penerima sambaran, konduktor penyalur, grounding, sambungan, bonding, dan perlindungan internal perlu dipertimbangkan sebagai satu sistem proteksi.
Dokumen spesifikasi khusus Kementerian Pekerjaan Umum tahun 2025 untuk pekerjaan penangkal petir juga menggambarkan sistem sebagai kombinasi air terminal, konduktor penyalur, grounding, equipotential bonding, dan isolasi listrik. Dokumen tersebut berstatus berlaku untuk spesifikasi khusus yang dimaksud.
8. Pengujian dan Pemeriksaan Sistem
Setelah pemasangan selesai, pemeriksaan sistem menjadi bagian penting untuk memastikan instalasi telah dilaksanakan sesuai rancangan.
Pemeriksaan dapat mencakup kondisi penghantar, sambungan, grounding, serta komponen pendukung lainnya.
Pemeriksaan berkala juga diperlukan karena kondisi sistem dapat berubah akibat korosi, perubahan struktur bangunan, pekerjaan renovasi, atau kerusakan komponen.
Standar Tidak Berarti Semua Bangunan Menggunakan Sistem yang Sama
Salah satu hal penting yang perlu dipahami adalah bahwa penerapan standar bukan berarti setiap bangunan harus menggunakan konfigurasi penangkal petir yang identik.
Bangunan rumah, gudang, pabrik, gedung bertingkat, fasilitas komersial, dan fasilitas khusus dapat memiliki kebutuhan perlindungan yang berbeda.
Karena itu, standar instalasi penangkal petir harus diterapkan bersama perencanaan berdasarkan karakteristik dan risiko objek.
Mengapa Pemasangan Penangkal Petir Sebaiknya Direncanakan Secara Profesional?
Sistem proteksi petir berhubungan dengan bangunan, kelistrikan, pembumian, dan keselamatan. Kesalahan dalam menentukan jalur penghantar atau mengabaikan bagian tertentu dapat memengaruhi keandalan sistem.
Karena itu, perencanaan sebaiknya dilakukan berdasarkan survey, kebutuhan bangunan, spesifikasi teknis, dan acuan yang relevan.
PT Synum menyediakan layanan jasa penangkal petir untuk kebutuhan konsultasi, survey, perencanaan, instalasi, dan sistem grounding sesuai kebutuhan objek.
Untuk Informasi dan Konsultasi, Hubungi Kami
👇
Q & A :
Apa standar pemasangan penangkal petir yang digunakan di Indonesia?
Salah satu acuan yang dikenal adalah SNI 03-7015-2004 tentang Sistem Proteksi Petir pada Bangunan Gedung. SNI 03-6652-2002 juga membahas perencanaan proteksi bangunan dan peralatan terhadap sambaran petir. Penerapannya perlu disesuaikan dengan kebutuhan dan ketentuan teknis yang relevan untuk proyek.
Apakah semua bangunan membutuhkan sistem penangkal petir yang sama?
Tidak. Sistem proteksi perlu disesuaikan dengan karakteristik, ukuran, lokasi, struktur, lingkungan, dan kebutuhan perlindungan masing-masing bangunan.
Apakah grounding termasuk dalam standar pemasangan penangkal petir?
Grounding merupakan bagian penting dari sistem proteksi petir karena berkaitan dengan jalur pembumian sistem. Perancangannya perlu disesuaikan dengan kondisi tanah dan keseluruhan sistem proteksi.
Mengapa perlu melakukan survey sebelum pemasangan penangkal petir?
Survey membantu memperoleh informasi mengenai kondisi bangunan, struktur, lingkungan, instalasi, dan lokasi grounding. Informasi tersebut dapat digunakan untuk menentukan sistem proteksi yang sesuai.
Apakah pemasangan sesuai standar dapat menjamin bangunan bebas dari kerusakan akibat petir?
Tidak ada sistem proteksi yang dapat memberikan jaminan perlindungan absolut terhadap seluruh dampak sambaran petir. SNI 03-6652-2002 sendiri menjelaskan bahwa sistem proteksi yang dirancang dan dipasang berdasarkan standar tidak menjamin proteksi absolut, tetapi dapat secara signifikan mengurangi risiko kerusakan akibat petir.
