Spesifikasi Teknis Penangkal Petir yang Perlu Diperhatikan
Sistem penangkal petir bukan sekadar memasang batang logam di atas bangunan. Agar mampu memberikan perlindungan yang baik, setiap komponen harus dirancang dan dipasang sebagai sebuah sistem yang saling terhubung.
Spesifikasi teknis penangkal petir perlu disesuaikan dengan karakteristik bangunan, ketinggian, luas area yang dilindungi, kondisi lingkungan, tingkat risiko sambaran petir, serta sistem grounding yang tersedia.
Dalam perencanaan profesional, sistem proteksi petir dapat mengacu pada standar internasional seperti IEC 62305. Standar tersebut membahas sistem proteksi petir eksternal, termasuk air-termination, down-conductor dan earth-termination, serta proteksi internal seperti bonding dan separation distance.
PT Synum dapat membantu melakukan survei penangkal petir dan perencanaan sistem proteksi petir sesuai kebutuhan bangunan, sehingga spesifikasi yang digunakan tidak hanya berdasarkan perkiraan, tetapi mempertimbangkan kondisi aktual di lapangan.

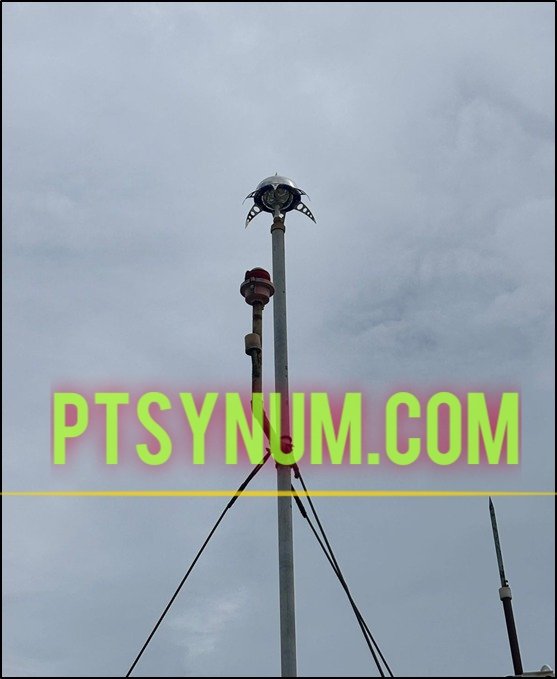

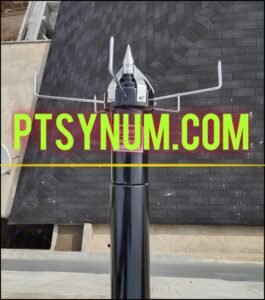

1. Air Terminal atau Terminal Penangkal Petir
Air terminal merupakan bagian sistem yang ditempatkan pada area paling tinggi dari bangunan untuk menjadi bagian dari sistem penerima sambaran petir.
Pada sistem pemasangan penangkal petir konvensional, air terminal dapat berupa batang penghantar atau susunan konduktor yang ditempatkan pada titik tertentu di bangunan. Pada sistem dengan teknologi tertentu, bentuk dan karakteristik terminal dapat berbeda sesuai desain serta spesifikasi produk.
Pemilihan air terminal harus mempertimbangkan:
- Jenis sistem proteksi petir.
- Tinggi dan bentuk bangunan.
- Area perlindungan yang diperlukan.
- Material terminal.
- Ketahanan terhadap korosi dan kondisi lingkungan.
- Metode pemasangan.
- Standar atau sertifikasi produk yang digunakan.
Karena itu, tidak tepat menentukan spesifikasi hanya berdasarkan tinggi batang penangkal petir. Posisi terminal harus dihitung berdasarkan metode desain dan tingkat proteksi yang dibutuhkan.
2. Konduktor Penyalur atau Down Conductor
Down conductor berfungsi menyalurkan arus petir dari sistem terminasi udara menuju sistem pembumian.
Menurut IEC 62305, sistem down conductor sebaiknya menyediakan beberapa jalur paralel sehingga arus petir dapat terbagi dan jalur dari titik sambaran menuju tanah dibuat sependek dan sedapat mungkin selangsung mungkin.
Spesifikasi yang perlu diperhatikan antara lain:
- Jenis material konduktor.
- Luas penampang konduktor.
- Ketahanan terhadap korosi.
- Jalur pemasangan.
- Sistem sambungan.
- Jarak antar-down conductor.
- Perlindungan mekanis pada area yang mudah mengalami benturan.
Sebagai gambaran desain berdasarkan IEC 62305, jarak tipikal antar-down conductor adalah sekitar 10 meter untuk LPS Kelas I dan II, 15 meter untuk Kelas III, serta 20 meter untuk Kelas IV. Nilai tersebut merupakan parameter desain standar dan penerapannya tetap harus disesuaikan dengan konfigurasi bangunan serta kelas sistem proteksinya.
3. Sistem Grounding Penangkal Petir
Grounding Penangkal Petir merupakan bagian yang sangat penting dalam sistem proteksi petir. Fungsinya menyediakan jalur untuk mengalirkan dan mendispersikan arus petir ke tanah.
Komponen grounding dapat terdiri dari:
- Ground rod atau elektroda pembumian.
- Konduktor grounding.
- Grounding bar atau terminal.
- Grounding inspection/test point.
- Clamp atau konektor.
- Sistem grounding ring atau elektroda lain sesuai desain.

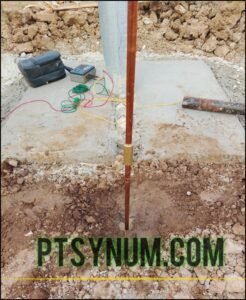

Kondisi tanah sangat berpengaruh terhadap rancangan grounding. Karena itu, pengukuran kondisi tanah dan pemeriksaan sistem pembumian menjadi bagian penting sebelum menentukan konfigurasi akhir.
PT Synum dapat melakukan pemeriksaan kondisi lapangan dan pengukuran grounding untuk membantu menentukan kebutuhan elektroda dan konfigurasi sistem yang sesuai.Dengan bantuan Tenaga Ahli Konsultan Penangkal Petir dari synum, proses ini jadi lebih bisa dipertanggungjawabkan.
4. Material dan Ukuran Konduktor
Material konduktor harus memiliki kemampuan menghantarkan arus serta ketahanan terhadap kondisi lingkungan.
Beberapa material yang umum digunakan dalam sistem proteksi petir antara lain:
- Tembaga.
- Aluminium.
- Baja galvanis.
- Material lain yang sesuai dengan desain dan kompatibilitas sistem.
IEC 62305-3 memiliki ketentuan khusus mengenai material, konfigurasi dan dimensi minimum untuk konduktor terminasi udara, down conductor, earth lead-in conductor dan elektroda pembumian. Karena itu, ukuran konduktor sebaiknya ditentukan berdasarkan standar dan desain sistem, bukan sekadar menggunakan ukuran yang tersedia di pasaran.
5. Sambungan dan Connector
Sambungan merupakan bagian yang tidak boleh diabaikan dalam spesifikasi teknis penangkal petir.
Sambungan yang buruk dapat meningkatkan impedansi dan menurunkan keandalan jalur penghantar. Oleh sebab itu, connector, clamp, test joint dan titik sambungan harus dipilih sesuai material serta kondisi pemasangan.
IEC 62305-3 juga memberikan pembahasan mengenai komponen, fixing dan connections dalam konstruksi sistem proteksi petir.
6. Lightning Equipotential Bonding
Instalasi penangkal petir tidak berhenti pada bagian luar bangunan. Perbedaan potensial akibat arus petir juga perlu diperhatikan pada instalasi logam dan sistem listrik di dalam bangunan.
Lightning equipotential bonding bertujuan mengurangi perbedaan potensial dengan menghubungkan bagian logam tertentu ke sistem proteksi atau melalui perangkat proteksi yang sesuai.
Hal ini sangat penting untuk bangunan yang memiliki:
- Panel listrik.
- Peralatan elektronik.
- Sistem komunikasi.
- Jaringan data.
- CCTV.
- Sistem kontrol.
- Instalasi logam.
- Peralatan industri.
7. Surge Protective Device (SPD)
Selain proteksi terhadap sambaran langsung, bangunan juga perlu mempertimbangkan risiko lonjakan tegangan atau surge yang dapat merusak perangkat elektronik.
SPD digunakan sebagai bagian dari sistem proteksi internal untuk membantu membatasi tegangan lebih transien yang dapat masuk melalui sistem tenaga maupun jalur lainnya.
Pemilihan SPD harus disesuaikan dengan sistem kelistrikan, lokasi pemasangan, konfigurasi instalasi dan koordinasi proteksi.
Dengan demikian, sistem proteksi petir modern sebaiknya dipandang sebagai kombinasi antara proteksi eksternal dan proteksi internal.
8. Spesifikasi Teknis Harus Berdasarkan Hasil Survey
Salah satu kesalahan dalam pemasangan penangkal petir adalah menggunakan spesifikasi yang sama untuk semua bangunan.
Padahal, kebutuhan gedung bertingkat, gudang, pabrik, rumah sakit, BTS, perkantoran dan fasilitas industri dapat berbeda.
Sebelum menentukan spesifikasi, beberapa hal yang perlu diperiksa antara lain:
- Tinggi dan dimensi bangunan.
- Bentuk dan material atap.
- Peralatan yang berada di atas bangunan.
- Kondisi lingkungan sekitar.
- Sistem kelistrikan.
- Kondisi grounding.
- Resistivitas atau karakteristik tanah.
- Jalur konduktor yang memungkinkan.
- Risiko sambaran petir.
- Kebutuhan proteksi internal.
IEC 62305-3:2024 secara khusus membahas desain LPS, sistem terminasi udara, down conductor, earth-termination, komponen, material dan dimensi, serta lightning equipotential bonding.
Mengapa Memilih PT Synum?
PT Synum menyediakan solusi sistem proteksi petir dengan pendekatan yang memperhatikan kondisi bangunan dan kebutuhan proyek.
Kami memahami bahwa spesifikasi teknis penangkal petir tidak dapat ditentukan hanya berdasarkan harga atau jenis head penangkal petir. Sistem harus dirancang sebagai satu kesatuan mulai dari terminal udara, konduktor penyalur, grounding, sambungan, bonding hingga proteksi terhadap surge.
Dengan proses survey dan perencanaan yang tepat, pemilik bangunan dapat memperoleh sistem proteksi yang lebih terukur dan sesuai dengan kebutuhan instalasi.
PT Synum siap membantu kebutuhan konsultasi, survey, perencanaan, pengadaan dan instalasi sistem penangkal petir serta grounding untuk berbagai jenis bangunan.
Kesimpulan
Spesifikasi teknis penangkal petir merupakan salah satu faktor utama dalam menentukan kualitas dan keandalan sistem proteksi petir. Komponen seperti air terminal, down conductor, grounding, connector, bonding dan SPD harus dirancang sebagai satu sistem yang saling terintegrasi.
Penggunaan standar teknis seperti IEC 62305 dapat menjadi salah satu acuan penting dalam merancang sistem proteksi petir. Namun, spesifikasi akhir tetap perlu disesuaikan dengan hasil survey, karakteristik bangunan, kondisi tanah dan kebutuhan proyek.
Butuh sistem penangkal petir untuk gedung, pabrik, gudang, kantor atau fasilitas lainnya? Konsultasikan kebutuhan Anda bersama PT Synum untuk mendapatkan rekomendasi sistem proteksi yang sesuai dengan kondisi bangunan.
Demikian Sobat Petir SYNUM yg Budiman, Semoga bermanfaat.
