Penangkal Petir Elektrostatis: Cara Kerja & Kelebihannya
Kenali penangkal petir elektrostatis, cara kerja, komponen, kelebihan, dan cara memilih sistem yang sesuai untuk perlindungan bangunan.
Salah satu jenis sistem yang banyak dibahas dalam perlindungan petir adalah penangkal petir elektrostatis. Sistem ini menggunakan terminal udara dengan karakteristik tertentu untuk membantu memberikan perlindungan terhadap sambaran petir pada area yang dirancang untuk diproteksi.
Namun, memilih penangkal petir tidak cukup hanya berdasarkan jenis terminalnya. Sistem perlindungan petir merupakan satu kesatuan yang mencakup terminal udara, konduktor penyalur, sistem pembumian, bonding, serta perlindungan terhadap surja pada instalasi listrik dan elektronik.
Untuk kebutuhan bangunan tertentu, perencanaan dan pemasangan sebaiknya dilakukan melalui jasa penangkal petir profesional agar sistem dapat disesuaikan dengan kondisi bangunan dan hasil survey lapangan.
Untuk Informasi dan Konsultasi Hubungi Kami
👇
Apa Itu Penangkal Petir Elektrostatis?
Penangkal petir elektrostatis merupakan istilah yang umum digunakan untuk menyebut sistem terminal penangkal petir yang memanfaatkan karakteristik medan listrik di sekitar terminal sebagai bagian dari konsep perlindungan terhadap sambaran petir.
Dalam praktiknya, istilah elektrostatis sering dikaitkan dengan sistem Early Streamer Emission (ESE) atau terminal dengan perangkat pemicu (air terminal with a triggering device). Standar NF C 17-102:2011 secara khusus membahas sistem proteksi petir jenis ESE, termasuk terminal, konduktor turun, bonding, jarak pemisah, grounding, verifikasi, dan pemeliharaan [merk penangkal petir].
Karena itu, penting untuk membedakan antara istilah pemasaran produk dengan spesifikasi teknis dan metode desain sistem proteksi petir yang benar.
Bagaimana Cara Kerja Penangkal Petir Elektrostatis?
Secara sederhana, terminal penangkal petir ditempatkan pada posisi yang direncanakan untuk membantu melindungi area tertentu dari risiko sambaran langsung.
Pada sistem ESE, konsepnya melibatkan terminal dengan perangkat pemicu yang dirancang berdasarkan metode dan persyaratan tertentu. Karena itu, kinerja sistem tidak seharusnya dinilai hanya dari bentuk kepala terminal atau klaim jangkauan perlindungan produk.
Perencanaan tetap perlu memperhatikan posisi terminal, jalur konduktor, sistem grounding, bonding, jarak pemisah, serta karakteristik bangunan.

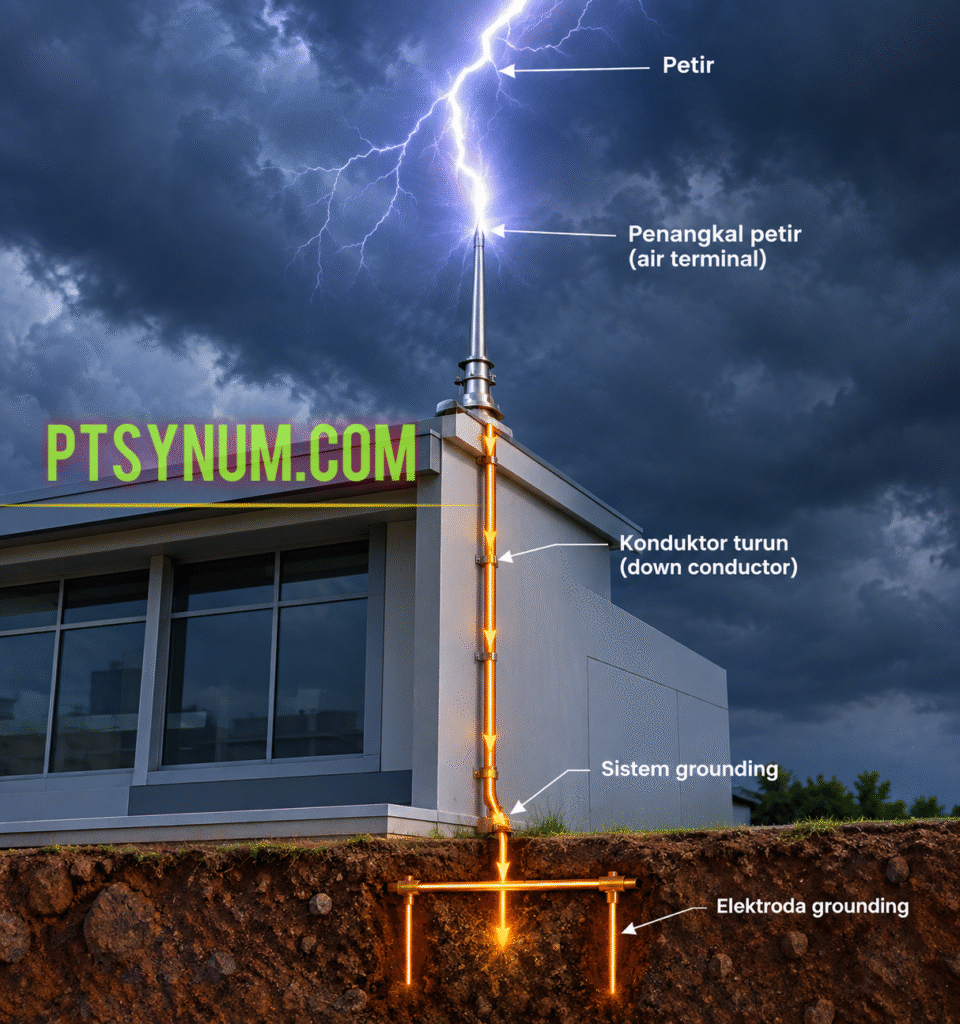

Komponen dalam Sistem Penangkal Petir Elektrostatis
Penangkal petir elektrostatis bukan hanya sebuah kepala penangkal petir yang dipasang di bagian atas bangunan. Sistem proteksinya terdiri dari beberapa bagian yang saling berkaitan.
1. Terminal Penangkal Petir
Terminal atau air terminal merupakan bagian yang ditempatkan pada posisi tertentu di bangunan sebagai bagian dari sistem proteksi terhadap sambaran langsung.
Untuk sistem ESE, terminal memiliki karakteristik khusus dan penggunaannya perlu mengikuti metode desain serta persyaratan sistem yang sesuai.
2. Konduktor Penyalur
Konduktor penyalur atau down conductor berfungsi menyediakan jalur penghantar dari terminal menuju sistem pembumian.
Jalur konduktor perlu dirancang dengan memperhatikan konfigurasi bangunan, jalur yang aman, sambungan, dan persyaratan teknis sistem proteksi petir.
3. Grounding Penangkal Petir
Grounding merupakan bagian penting dari sistem karena arus petir yang dialirkan melalui konduktor harus diteruskan menuju bumi melalui sistem pembumian yang dirancang dengan benar.
Pembahasan mengenai grounding dapat dipelajari lebih lanjut melalui artikel Grounding Penangkal Petir sebagai bagian dari sistem proteksi yang saling berkaitan.
4. Bonding dan Jarak Pemisah
Sistem proteksi petir juga perlu mempertimbangkan hubungan antara sistem proteksi petir dengan bagian logam dan instalasi lain pada bangunan.
NF C 17-102:2011, misalnya, memasukkan equipotential bonding dan separation distance sebagai bagian dari pembahasan sistem ESE.
5. Surge Protective Device (SPD)
Perlindungan bangunan terhadap petir tidak berhenti pada perlindungan dari sambaran langsung. Instalasi listrik dan elektronik juga dapat terdampak oleh surja akibat aktivitas petir.
IEC 62305-4:2024 secara khusus membahas langkah perlindungan terhadap dampak elektromagnetik petir pada sistem listrik dan elektronik di dalam struktur, termasuk surge protection measures.
Karena itu, pada bangunan dengan banyak perangkat elektronik, perencanaan perlindungan petir dapat perlu mempertimbangkan SPD sebagai bagian dari sistem perlindungan secara menyeluruh.
Kelebihan Penangkal Petir Elektrostatis
Salah satu alasan sistem ini dipertimbangkan adalah kemampuannya untuk digunakan pada desain perlindungan bangunan dengan kebutuhan tertentu.
Beberapa pertimbangan yang sering menjadi perhatian antara lain:
- desain terminal yang relatif terpusat pada titik tertentu;
- dapat digunakan dalam perencanaan sistem proteksi untuk berbagai jenis bangunan;
- dapat dipadukan dengan sistem konduktor penyalur dan grounding;
- memungkinkan perencanaan area perlindungan berdasarkan metode desain yang digunakan;
- dapat menjadi salah satu pilihan ketika bangunan membutuhkan sistem proteksi petir eksternal.
Namun, kelebihan tersebut tidak berarti semua bangunan otomatis membutuhkan penangkal petir elektrostatis. Pemilihan sistem tetap harus didasarkan pada karakteristik bangunan, risiko petir, konfigurasi atap, instalasi yang terdapat pada bangunan, serta metode perencanaan yang digunakan.
Penangkal Petir Elektrostatis vs Konvensional
Dalam pembahasan jenis penangkal petir, sistem elektrostatis sering dibandingkan dengan sistem konvensional.
Perbedaan utamanya bukan sekadar pada bentuk kepala terminal, tetapi juga pada konsep terminal dan metode perencanaan sistemnya.
Penangkal petir konvensional umumnya menggunakan sistem air termination yang menjadi bagian dari konfigurasi LPS. Sementara sistem ESE memiliki terminal dengan perangkat pemicu dan memiliki standar khusus yang membahas penerapannya, yaitu NF C 17-102.
Pemilihan antara sistem elektrostatis dan konvensional sebaiknya tidak dilakukan hanya berdasarkan klaim radius perlindungan. Kondisi bangunan dan metode desain harus menjadi pertimbangan utama.
Untuk pembahasan lebih lengkap mengenai sistem konvensional, Anda dapat membaca artikel Penangkal Petir Konvensional.
Bagaimana Memilih Penangkal Petir Elektrostatis?
Ada beberapa hal yang sebaiknya diperhatikan sebelum menentukan sistem yang akan digunakan.
Kondisi dan karakteristik bangunan
Ketinggian bangunan, luas area, bentuk atap, keberadaan struktur yang menonjol, serta penggunaan bangunan dapat memengaruhi desain perlindungan.
Tingkat risiko petir
IEC 62305-2:2024 menyediakan metode manajemen risiko untuk membantu menentukan langkah perlindungan yang sesuai terhadap risiko akibat sambaran petir.
Artinya, pemilihan sistem sebaiknya tidak hanya berdasarkan ukuran bangunan atau luas area secara sederhana.
Kondisi grounding
Terminal yang baik tetap membutuhkan sistem pembumian dan konduktor penyalur yang dirancang sebagai satu kesatuan.
Kualitas komponen
Komponen sistem proteksi petir perlu dipilih berdasarkan spesifikasi dan kesesuaian teknisnya. IEC 62305-3:2024 juga merujuk pada seri IEC 62561 untuk komponen sistem proteksi petir yang sesuai.
Survey sebelum pemasangan
Survey lapangan membantu melihat kondisi bangunan secara langsung sehingga desain sistem tidak hanya dibuat berdasarkan perkiraan.
Karena itu, sebelum menentukan penangkal petir elektrostatis, konsultasi dan survey dapat menjadi langkah penting untuk menentukan kebutuhan sistem.

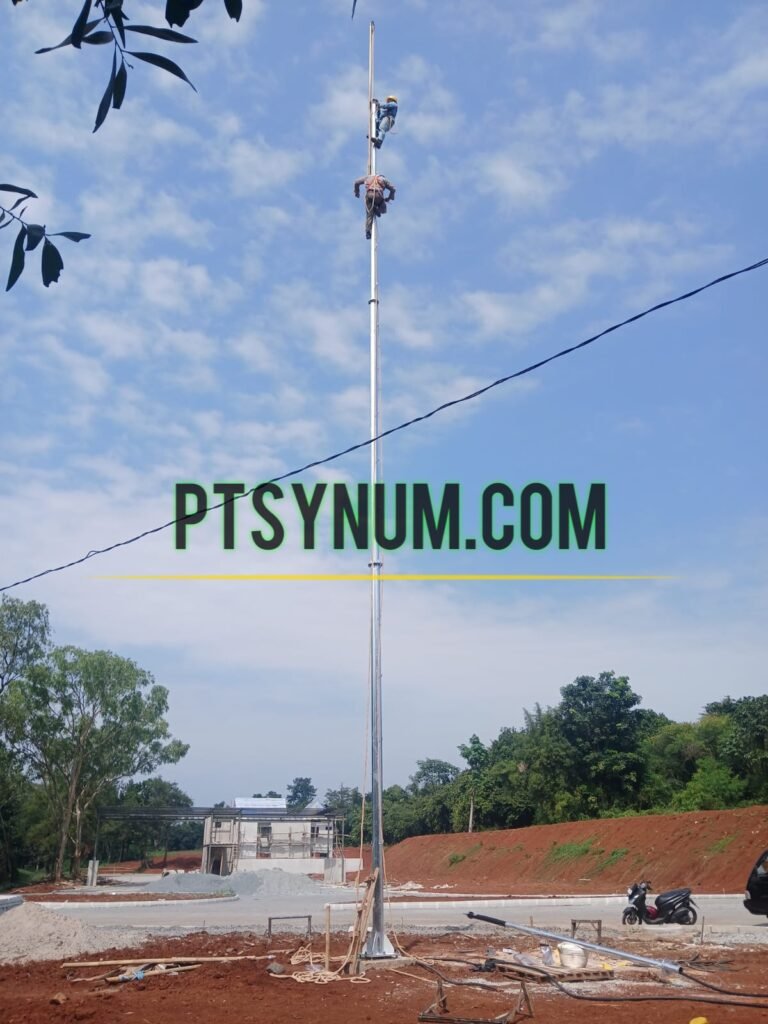

Instalasi Penangkal Petir Elektrostatis
Pemasangan penangkal petir elektrostatis perlu memperhatikan posisi terminal, jalur konduktor penyalur, sistem grounding, bonding, dan kemungkinan interaksi dengan instalasi lain pada bangunan.
Sistem proteksi petir bukan sekadar memasang terminal di titik tertinggi bangunan. Seluruh komponennya perlu bekerja sebagai satu sistem.
IEC 62305-3:2024 mencakup desain, instalasi, inspeksi, dan pemeliharaan sistem proteksi petir pada struktur.
Untuk bangunan dengan kebutuhan perlindungan khusus, pekerjaan sebaiknya dilakukan oleh tenaga yang memahami perencanaan dan instalasi penangkal petir.
Mengapa Survey Penting Sebelum Memasang Penangkal Petir?
Setiap bangunan mempunyai kondisi yang berbeda. Gedung perkantoran, gudang, rumah, fasilitas industri, tempat ibadah, maupun bangunan bertingkat tidak selalu membutuhkan konfigurasi sistem yang sama.
Melalui survey, beberapa hal dapat diperiksa, seperti:
- bentuk dan tinggi bangunan;
- kondisi atap;
- posisi instalasi logam;
- jalur konduktor yang memungkinkan;
- kondisi sistem grounding;
- keberadaan instalasi listrik dan elektronik;
- kebutuhan perlindungan tambahan.
Hasil survey kemudian dapat menjadi dasar untuk menentukan desain sistem yang lebih sesuai.
Penangkal Petir Elektrostatis untuk Perlindungan Bangunan
Pada akhirnya, penangkal petir elektrostatis sebaiknya dipandang sebagai salah satu pilihan dalam sistem proteksi petir, bukan sebagai satu-satunya komponen perlindungan.
Sistem yang baik membutuhkan perencanaan yang menyatukan terminal, konduktor penyalur, grounding, bonding, serta perlindungan terhadap surja sesuai kebutuhan bangunan.
Jika Anda sedang mempertimbangkan sistem proteksi untuk bangunan, Anda dapat mempelajari lebih lanjut mengenai jasa penangkal petir PT Synum sebagai layanan yang mencakup kebutuhan konsultasi, survey, perencanaan, dan pemasangan sistem proteksi petir.
Untuk Informasi dan Konsultasi Hubungi Kami di sini
👇
Apa yang dimaksud dengan penangkal petir elektrostatis?
Penangkal petir elektrostatis adalah istilah yang umum digunakan untuk sistem terminal penangkal petir yang memanfaatkan karakteristik medan listrik sebagai bagian dari konsep perlindungan. Dalam konteks tertentu, istilah ini berkaitan dengan sistem Early Streamer Emission atau ESE.
Apakah penangkal petir elektrostatis sama dengan penangkal petir konvensional?
Tidak sama. Penangkal petir elektrostatis atau sistem ESE menggunakan terminal dengan karakteristik dan metode perencanaan tertentu, sedangkan sistem konvensional menggunakan konfigurasi air termination sesuai metode proteksi petir yang digunakan. Keduanya tetap membutuhkan konduktor penyalur dan sistem pembumian yang dirancang dengan benar.
Apakah penangkal petir elektrostatis membutuhkan grounding?
Ya. Sistem proteksi petir tetap membutuhkan jalur penghantar dan sistem pembumian yang dirancang sebagai bagian dari keseluruhan sistem proteksi.
Apakah penangkal petir elektrostatis cocok untuk semua bangunan?
Tidak dapat ditentukan hanya dari jenis bangunannya. Pemilihan sistem perlu mempertimbangkan karakteristik bangunan, risiko petir, konfigurasi struktur, instalasi yang ada, dan metode desain yang digunakan.
Apakah perlu melakukan survey sebelum pemasangan penangkal petir elektrostatis?
Sangat disarankan. Survey membantu memahami kondisi aktual bangunan sehingga perencanaan terminal, konduktor, grounding, dan komponen pendukung lainnya dapat disesuaikan dengan kondisi lapangan.
Apa hubungan penangkal petir elektrostatis dengan jasa penangkal petir?
Penangkal petir elektrostatis merupakan salah satu pilihan sistem/terminal dalam perlindungan petir, sedangkan jasa penangkal petir mencakup layanan yang lebih luas, seperti konsultasi, survey, perencanaan, instalasi, grounding, pemeriksaan, dan pemeliharaan sesuai kebutuhan.
Apakah perlindungan petir hanya membutuhkan terminal penangkal petir?
Tidak. Sistem perlindungan petir terdiri dari beberapa bagian yang saling berkaitan, termasuk terminal, konduktor penyalur, sistem pembumian, bonding, dan pada kondisi tertentu perlindungan terhadap surja untuk instalasi listrik dan elektronik.
