Sistem Proteksi Petir Bangunan: Komponen, Fungsi, dan Cara Kerjanya
Pelajari sistem proteksi petir bangunan, komponen utama, fungsi, cara kerja, grounding, serta perlindungan internal sesuai kebutuhan dan risiko bangunan.
Sambaran petir dapat menimbulkan risiko terhadap bangunan, instalasi listrik, perangkat elektronik, maupun penghuni di dalamnya. Karena itu, perlindungan terhadap petir tidak cukup hanya dengan memasang satu perangkat di bagian atas bangunan.
Diperlukan sistem proteksi petir yang dirancang sebagai satu kesatuan. Sistem ini mencakup bagian penerima sambaran, penghantar penurunan, sistem pembumian, serta perlindungan tambahan sesuai kondisi dan tingkat risiko bangunan.
Perancangan juga perlu mengikuti hasil penilaian risiko, standar teknis yang relevan, serta ketentuan instalasi, keselamatan, dan kelistrikan yang berlaku. Di Indonesia, acuan yang dapat dipertimbangkan antara lain SNI IEC 62305 tentang proteksi terhadap petir, PUIL yang berlaku untuk instalasi listrik, serta ketentuan teknis dan peraturan setempat yang relevan. Standar tersebut perlu digunakan sesuai edisi yang berlaku dan diterapkan oleh tenaga yang kompeten.
Untuk Tenaga Ahli Petir yang Kompeten, Hubungi Kami
👇
Lalu, apa yang dimaksud dengan sistem proteksi petir, apa saja komponennya, dan bagaimana cara kerjanya? Berikut pembahasannya.
Sistem Proteksi Petir Adalah
Sistem proteksi petir adalah rangkaian komponen yang dirancang untuk membantu mengendalikan risiko akibat sambaran petir pada bangunan atau struktur.
Sistem ini tidak membuat bangunan bebas dari sambaran petir. Tujuannya adalah menyediakan jalur dan pengaturan yang sesuai agar arus sambaran dapat dialirkan secara terkendali, sekaligus membantu mengurangi risiko kerusakan dan bahaya bagi penghuni.
Secara umum, sistem proteksi petir bangunan terdiri dari:
- proteksi petir eksternal untuk menerima dan menyalurkan arus sambaran;
- sistem pembumian untuk mengalirkan arus ke tanah;
- proteksi petir internal untuk mengurangi risiko beda potensial, lompatan samping, dan surja.
Konfigurasi sistem perlu disesuaikan dengan karakteristik bangunan, instalasi yang tersedia, kondisi lingkungan, serta tingkat risiko yang dihadapi. Penentuan kebutuhan dan kelas proteksi sebaiknya dilakukan melalui penilaian risiko sesuai metode yang diakui dalam standar teknis yang berlaku, bukan hanya berdasarkan tinggi bangunan atau jenis terminal yang tersedia.
Fungsi Sistem Proteksi Petir
Fungsi sistem proteksi petir tidak hanya menyediakan jalur arus dari atap menuju tanah. Sistem ini juga membantu mengurangi risiko terhadap struktur, instalasi, peralatan, dan penghuni bangunan.
1. Menyediakan Jalur Arus Sambaran
Sistem memberikan jalur yang telah dirancang untuk mengalirkan arus sambaran dari sistem terminasi udara menuju sistem pembumian.
Dengan adanya jalur tersebut, arus tidak dibiarkan mencari lintasan yang tidak terkendali melalui struktur bangunan atau instalasi lainnya.
2. Mengurangi Risiko Kerusakan Bangunan
Arus petir dapat menimbulkan efek termal, mekanis, maupun listrik. Sistem proteksi dirancang untuk membantu mengendalikan jalur arus sehingga risiko terhadap struktur bangunan dapat dikurangi.
Efektivitas perlindungan tetap bergantung pada desain, pemasangan, kondisi komponen, dan kesesuaian sistem secara keseluruhan.
3. Melindungi Instalasi dan Peralatan
Petir dapat menyebabkan gangguan atau kerusakan pada peralatan listrik dan elektronik melalui sambaran langsung maupun surja yang masuk melalui jaringan.
Karena itu, perlindungan bangunan dapat memerlukan pengikatan ekuipotensial dan perangkat perlindungan surja atau surge protective device (SPD) sesuai kebutuhan.
Pemilihan, pemasangan, dan koordinasi SPD perlu mengikuti standar produk serta ketentuan instalasi listrik yang berlaku, termasuk persyaratan mengenai lokasi pemasangan, konduktor penghubung, pembumian, dan koordinasi antarperangkat.
4. Membantu Melindungi Penghuni
Sistem yang dirancang dengan benar dapat membantu mengurangi risiko akibat arus petir, beda potensial, dan lompatan samping di dalam bangunan.
Perlindungan terhadap manusia perlu dipandang sebagai bagian dari keseluruhan desain, bukan hanya dari keberadaan terminal di atap.
Komponen Sistem Proteksi Petir
Komponen sistem proteksi petir saling berhubungan dan perlu dirancang sebagai satu kesatuan. Komponen utamanya meliputi terminasi udara, penghantar penurunan, pembumian, pengikatan ekuipotensial, dan perlindungan internal.
Perancangan komponen tersebut perlu mengacu pada hasil penilaian risiko dan metode desain yang sesuai, seperti metode sudut proteksi, bola bergulir, atau jala-jala apabila dipersyaratkan oleh standar dan kondisi bangunan.

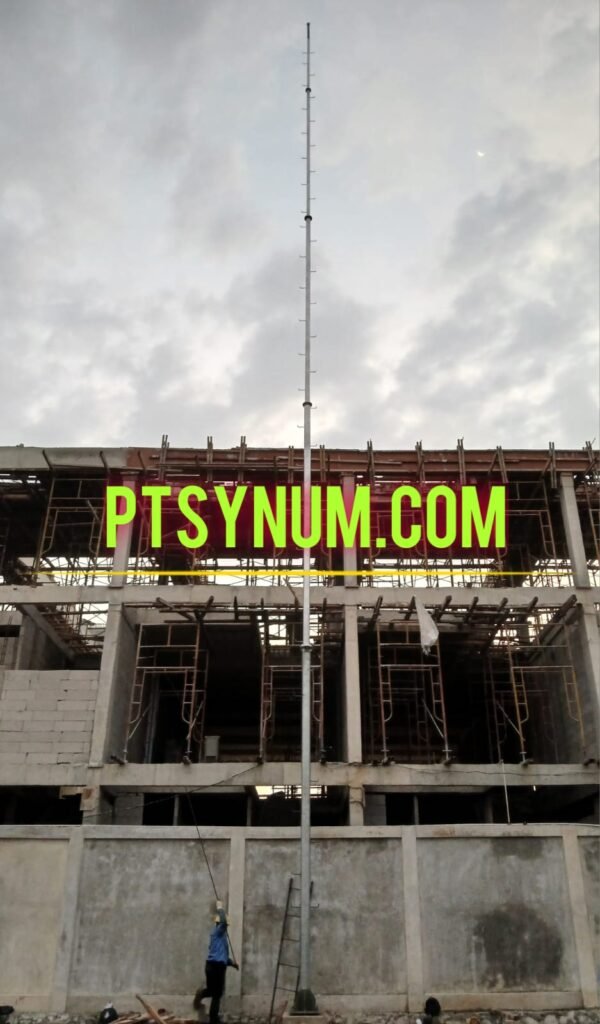

Sistem Terminasi Udara

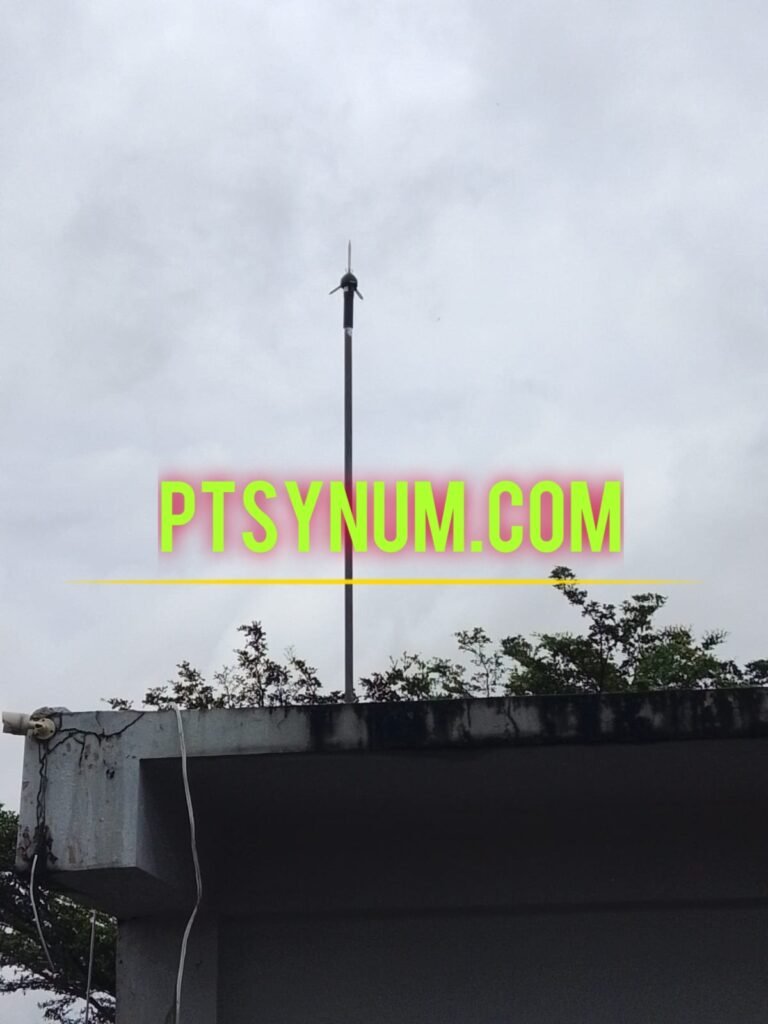

Sistem terminasi udara merupakan bagian yang ditempatkan atau dibentuk pada area tertentu di bangunan untuk menerima kemungkinan sambaran petir.

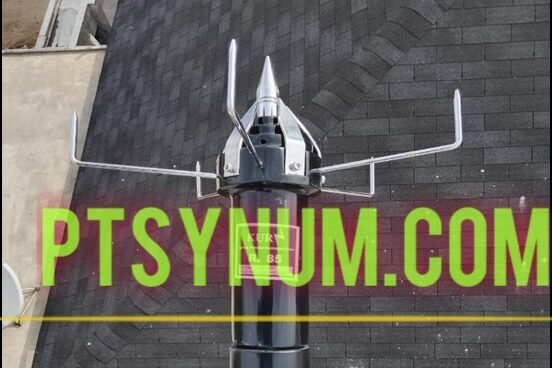

Terminal dapat berupa batang, konduktor pada atap, konduktor keliling, atau konfigurasi jala-jala sesuai metode perancangan yang digunakan.
Penempatannya tidak sebaiknya hanya berdasarkan perkiraan titik tertinggi. Area yang perlu dilindungi harus ditentukan berdasarkan metode desain yang sesuai dengan kondisi bangunan.
Untuk pembahasan lebih khusus, lihat artikel terminal penangkal petir.
Penghantar Penurunan
Setelah arus diterima oleh sistem terminasi udara, arus diarahkan melalui penghantar penurunan menuju sistem pembumian.
Rute penghantar perlu direncanakan dengan memperhatikan bentuk bangunan, panjang lintasan, jumlah penghantar, perubahan arah, serta hubungan dengan instalasi lain.
Penentuan jumlah, tata letak, material, penampang, dan cara pemasangan penghantar perlu mengikuti persyaratan standar teknis serta ketentuan instalasi yang berlaku. Jalur sebaiknya dibuat sependek dan selurus mungkin untuk membantu mengurangi impedansi serta risiko lompatan samping.
Pembahasan mengenai bagian ini dapat dilihat pada artikel sistem penyalur petir.
Sistem Pembumian atau Grounding
Sistem pembumian menghubungkan penghantar penurunan dengan tanah melalui elektroda bumi.
Pembumian tidak boleh dipandang hanya sebagai satu batang yang ditanam ke tanah. Konfigurasi elektroda, kondisi tanah, hubungan antarelemen, serta karakteristik sistem secara keseluruhan perlu diperhatikan.
Desain pembumian perlu mempertimbangkan hasil pengukuran atau evaluasi kondisi tanah, integrasi dengan sistem pembumian instalasi listrik, akses untuk pemeriksaan, serta ketentuan keselamatan dan instalasi yang berlaku. Nilai tahanan pembumian tidak boleh dijadikan satu-satunya parameter tanpa menilai kontinuitas, impedansi, konfigurasi, dan koordinasi sistem secara keseluruhan.
Anda dapat membaca lebih lanjut mengenai grounding penangkal petir.
Pengikatan Ekuipotensial
Pengikatan ekuipotensial membantu mengurangi perbedaan potensial berbahaya antara bagian-bagian konduktif pada bangunan.
Bagian logam, sistem utilitas, dan elemen konduktif tertentu dapat memerlukan pengaturan hubungan yang sesuai dengan desain sistem proteksi.
Tujuannya adalah mengurangi kemungkinan lompatan samping ketika terdapat perbedaan potensial tinggi akibat sambaran petir.
Pelaksanaan pengikatan ekuipotensial harus memperhatikan pemisahan atau hubungan dengan sistem lain, ukuran dan rute konduktor, serta persyaratan keselamatan listrik yang berlaku.
Perlindungan Internal
Perlindungan internal berfokus pada pengurangan risiko terhadap instalasi listrik, perangkat elektronik, dan sistem komunikasi di dalam bangunan.
Salah satu komponen yang dapat digunakan sesuai kebutuhan adalah perangkat perlindungan surja atau surge protective device (SPD).
Kebutuhan perlindungan internal perlu ditentukan berdasarkan jenis instalasi, tingkat risiko, dan karakteristik peralatan yang digunakan. Penempatan SPD, koordinasi antarlevel perlindungan, serta hubungan dengan sistem pembumian dan pengikatan ekuipotensial harus mengikuti hasil desain dan ketentuan instalasi yang berlaku.
Untuk memahami pembagian sistem tersebut, Anda dapat membaca penangkal petir internal dan penangkal petir eksternal.
Cara Kerja Sistem Proteksi Petir
Cara kerja sistem proteksi petir dapat dipahami melalui alur berikut:

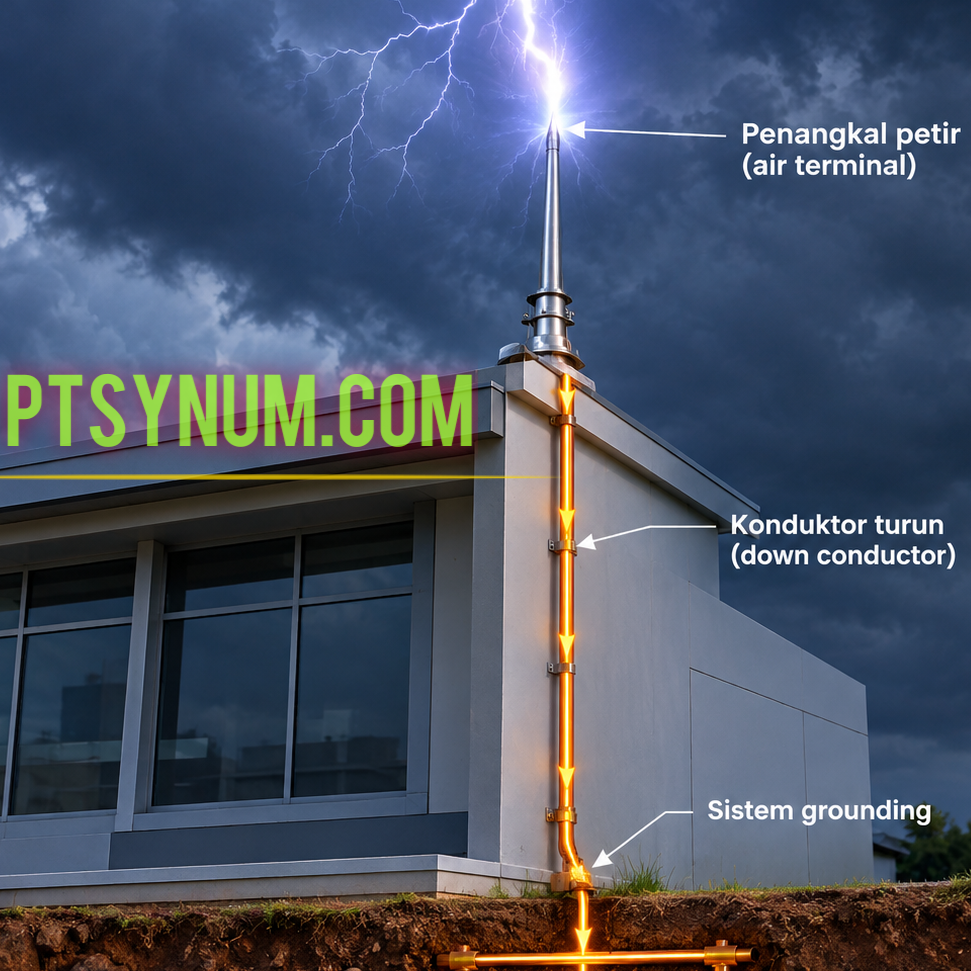

Sambaran → sistem terminasi udara → penghantar penurunan → sistem pembumian → tanah
Ketika terjadi sambaran pada bagian yang tercakup dalam desain perlindungan, arus diarahkan melalui jalur penghantar yang telah disiapkan. Selanjutnya, arus diteruskan menuju sistem pembumian untuk dialirkan ke tanah.
Pada saat yang sama, pengikatan ekuipotensial dan perlindungan internal membantu mengurangi risiko akibat beda potensial serta surja pada bagian lain dari instalasi.
Dengan demikian, sistem proteksi petir tidak hanya terdiri dari terminal di atap. Seluruh komponen harus direncanakan dan dihubungkan sebagai satu kesatuan berdasarkan penilaian risiko, standar teknis, dan ketentuan instalasi yang berlaku.
Proteksi Petir Eksternal dan Internal
Sistem proteksi petir bangunan dapat dibagi menjadi dua kelompok utama, yaitu proteksi eksternal dan proteksi internal.

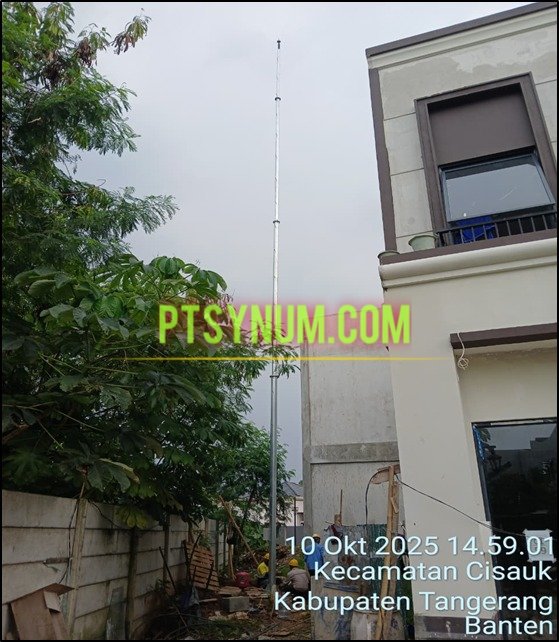

Proteksi Petir Eksternal
Proteksi eksternal berkaitan dengan bagian sistem yang berada di luar atau pada struktur bangunan untuk menangani sambaran langsung.
Bagian utamanya mencakup:
- sistem terminasi udara;
- penghantar penurunan;
- sistem pembumian.
Ketiganya harus terhubung dan dirancang sesuai kondisi bangunan, hasil penilaian risiko, standar teknis yang digunakan, serta ketentuan instalasi yang berlaku.
Proteksi Petir Internal
Proteksi internal berfokus pada pengurangan risiko di dalam bangunan.
Perlindungan ini dapat mencakup:
- pengikatan ekuipotensial;
- pengaturan jarak pemisah;
- perlindungan terhadap surja;
- koordinasi dengan sistem listrik dan komunikasi.
Kebutuhan setiap bangunan dapat berbeda sehingga tidak semua instalasi memerlukan konfigurasi yang sama. Penentuannya perlu didasarkan pada hasil penilaian risiko dan karakteristik instalasi, bukan sekadar penggunaan perangkat tertentu.
Faktor yang Mempengaruhi Perencanaan
Sistem proteksi tidak sebaiknya dibuat dengan menyalin konfigurasi bangunan lain. Beberapa faktor yang perlu diperhatikan antara lain:
Bentuk dan Ukuran Bangunan
Geometri bangunan memengaruhi penentuan area yang perlu dilindungi dan konfigurasi sistem terminasi udara.
Ketinggian Bangunan
Bangunan bertingkat memiliki karakteristik berbeda dibandingkan rumah, gudang, atau bangunan dengan ketinggian rendah. Struktur tambahan pada rooftop juga perlu diperhitungkan.
Kondisi Lingkungan
Bangunan yang berada di kawasan dengan struktur tinggi, area terbuka, atau kondisi lingkungan tertentu dapat memiliki pertimbangan desain yang berbeda.
Instalasi Listrik dan Elektronik
Keberadaan peralatan elektronik, jaringan komunikasi, panel listrik, dan sistem utilitas dapat memengaruhi kebutuhan perlindungan internal.
Sistem Pembumian
Kondisi tanah dan konfigurasi sistem pembumian menjadi bagian penting dalam perencanaan karena berpengaruh terhadap jalur pelepasan arus.
Tingkat Risiko dan Konsekuensi Kerusakan
Perencanaan perlu mempertimbangkan fungsi bangunan, tingkat risiko, serta konsekuensi apabila terjadi sambaran petir.
Karena itu, spesifikasi sistem sebaiknya ditentukan berdasarkan kebutuhan teknis, hasil penilaian risiko, standar yang relevan, dan ketentuan instalasi yang berlaku, bukan hanya berdasarkan jenis perangkat yang tersedia di pasaran.
Pentingnya Survei Sebelum Menentukan Sistem
Setiap bangunan memiliki kondisi yang berbeda. Survei membantu memperoleh gambaran mengenai struktur dan instalasi yang sebenarnya sebelum sistem dirancang atau dipasang.
Beberapa hal yang dapat diperiksa antara lain:
- bentuk dan dimensi bangunan;
- kondisi atap;
- struktur logam;
- posisi perangkat rooftop;
- jalur penghantar;
- kondisi grounding;
- instalasi listrik;
- sistem komunikasi;
- lingkungan sekitar bangunan.
Hasil pemeriksaan tersebut dapat digunakan sebagai bahan pertimbangan untuk melakukan penilaian risiko, menentukan kelas atau tingkat perlindungan yang diperlukan, memilih konfigurasi sistem, dan memastikan desain memenuhi standar teknis serta ketentuan instalasi yang berlaku.
Pemeriksaan dan Perawatan
Sistem yang sudah terpasang tetap perlu diperiksa secara berkala. Pemeriksaan dapat mencakup kondisi terminal, penghantar penurunan, sambungan, grounding, pengikatan ekuipotensial, serta komponen perlindungan internal.
Pemeriksaan dan pengujian sebaiknya dilakukan oleh personel yang kompeten dengan metode dan interval yang sesuai standar teknis, rekomendasi produsen, kondisi lingkungan, serta ketentuan pemeliharaan instalasi yang berlaku.
Untuk mendapatkan Layanan Perawatan Penangkal Petir Hubungi Kami
👇
Evaluasi juga penting setelah:
- terjadi sambaran petir;
- bangunan direnovasi;
- terdapat penambahan struktur;
- perangkat rooftop bertambah;
- jalur instalasi berubah;
- atau sistem sudah lama tidak diperiksa.
Tujuannya bukan sekadar memastikan komponen masih terlihat terpasang, melainkan memastikan sistem tetap berfungsi dan sesuai dengan kebutuhan bangunan.
Sistem Proteksi Petir Tidak Sama untuk Semua Bangunan
Rumah, gedung perkantoran, pabrik, gudang, fasilitas komersial, dan bangunan bertingkat memiliki karakteristik berbeda.
Karena itu, tidak ada satu konfigurasi yang dapat langsung diterapkan pada semua bangunan tanpa evaluasi. Kebutuhan sistem harus mempertimbangkan kondisi bangunan, lingkungan, instalasi yang sudah ada, hasil penilaian risiko, metode perancangan yang digunakan, serta standar dan ketentuan instalasi yang berlaku.
Untuk mengetahui parameter teknis yang lebih spesifik, Anda dapat membaca spesifikasi teknis penangkal petir.
Kesimpulan
Sistem proteksi petir merupakan satu kesatuan yang dirancang untuk membantu mengendalikan risiko akibat sambaran petir pada bangunan.
Komponennya dapat mencakup terminasi udara, penghantar penurunan, pembumian, pengikatan ekuipotensial, serta perlindungan internal sesuai kebutuhan.
Terminal saja tidak cukup. Penghantar, grounding, instalasi internal, dan hubungan antarkomponen perlu direncanakan secara terpadu.
Perancangan sebaiknya mengacu pada hasil penilaian risiko, standar teknis yang relevan seperti SNI IEC 62305, PUIL yang berlaku, standar produk terkait, serta ketentuan instalasi dan keselamatan setempat. Penerapan standar harus menggunakan edisi yang berlaku dan disesuaikan dengan kondisi proyek.
Karena karakteristik setiap bangunan berbeda, sistem proteksi sebaiknya ditentukan berdasarkan kondisi dan kebutuhan teknis bangunan, bukan hanya berdasarkan bentuk atau harga perangkat.
